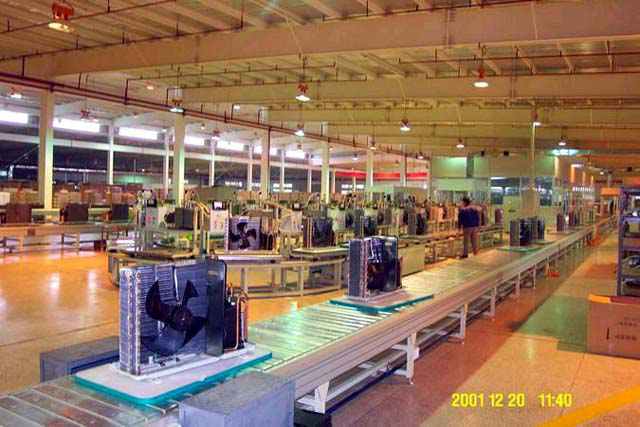

链板式生产线

详细介绍

　　技术参数及材质说明：

　　1、机头机尾：采用50×50方通焊接制作,配动力大滚筒2个，机械加工，滚花制作;

　　2、机 支 架：采用25×50扁通、50#方通焊接制作,配镀锌脚杯,可调高底,高750mm ;

　　3、线 体：采用50×50方通制作;

　　4、传动系统：采用台湾产奥克力1HP马达,配60型减速机,机头、机尾配动力链轮、链条及皮带轮传动;

　　5、输 送 带：采用进口绿色PVC皮带，规格L32M×W400mm×T2.0mm, 进口不锈钢皮带缝驳口;

　　6、调 速 器：采用台湾产1HP爱德利变频器一台,速度0---6m/min可调;

　　7、托 滚：托滚用Φ25mm镀锌管制作,装胶粒，每间隔280mm配托滚一条;

　　8、灯 架：采用50mm×20mm扁通焊接制作,每段2米;高1150mm;全线连接;

　　9、照 明：采用国产40W日光灯，单支灯管带罩，共22套，两边均匀安装;

　　10、线槽插座：镀锌线槽，单条，安装在机架中间，规格40×60双边每米配一个三位多功能插座，共32个;

　　11、气 管：采用4分镀锌水管,单条,每1.5米配一个快接气嘴,安装在灯架中间;

　　12、连 杆：机架连杆龙骨采用镀锌水管全线连接，保证线体牢固;

　　13、油 漆：整机喷颜色为 色;

　　14、电 控 箱：配控制空气开关一套，插座单独控制，日光灯分两边单独控制，安装在机头侧板上;

　　15、工艺指导卡:采用H型专用铝型材，底板绿色亚力板，面板白色透明亚克力板，规格：L300mm×W300mm,每米一套，共16套;

　　16、独立工作台：台面用18mm白色宝丽板，半圆木包边，规格为L400×W600mm，两边安装。
